Sistema Completo
Sistema Linha Nesting completa com carga e descarga automática e etiquetagem. Precisão excepcional, velocidade de 50 m/min e eficiência máxima para produção diversificada de móveis planejados.

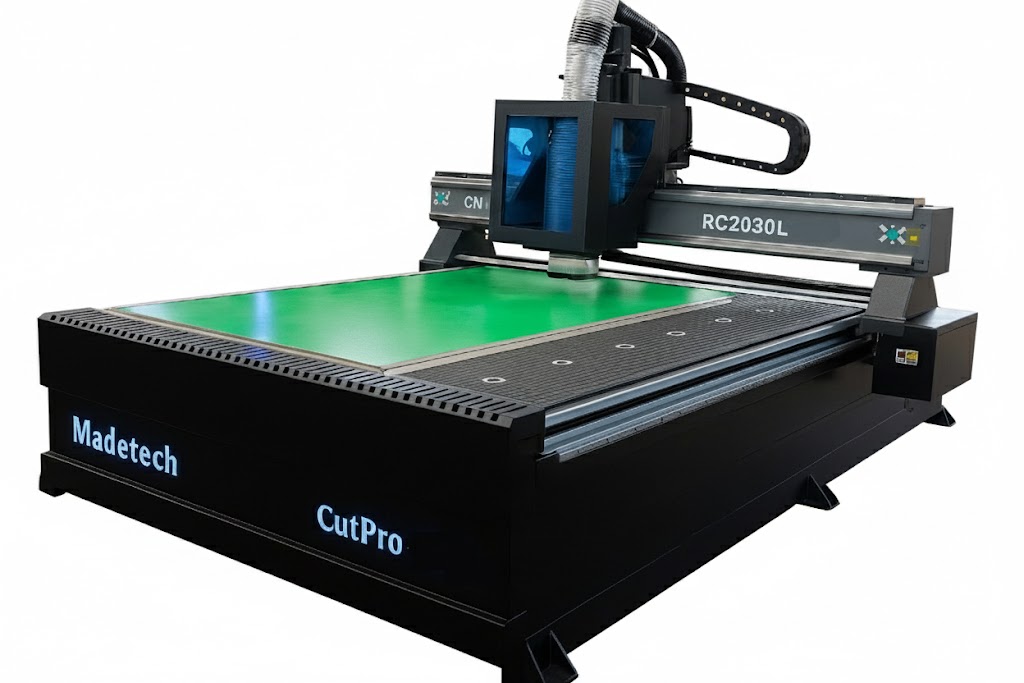

O sistema Linha Nesting completa com carga e descarga automática representa uma tecnologia avançada que combina precisão, velocidade e eficiência em um único equipamento. Se sua empresa produz móveis diversificados com planos de corte variados, esta é a solução ideal para otimizar sua produção, reduzir custos e alcançar resultados superiores.
Equipada com mesa de vácuo de camada dupla (2000 x 3000 x 200 mm), mesa de pré-carga com etiquetadora automática, spindle HSD 9,6KW de 24.000 rpm, troca automática de ferramentas por carrossel com 8 posições e cabeçote de furação HSD 5+4. Sistema completo com servo motores Yaskawa 850W, guias lineares Hiwin 30mm e controlador CNC Syntec 60-CB.
Carga, descarga e etiquetagem automáticas
Carrossel com 8 posições
Montagem e treinamento inclusos
Conheça cada sistema e componente de alta qualidade

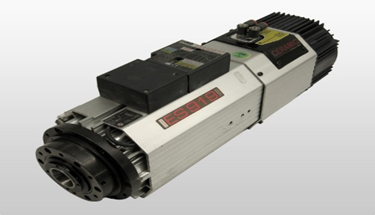

Spindle italiano HSD de alta performance com 9,6KW de potência e rotação máxima de 24.000 RPM. Arrefecimento a ar, baixo nível de ruído e alta durabilidade para operação contínua.
Cabeçote de furação vertical HSD com 5 fusos verticais + 4 horizontais. Permite furação múltipla em uma única passada, aumentando significativamente a produtividade.

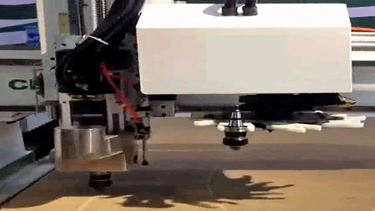

Sistema de troca automática de ferramentas tipo carrossel com 8 posições. Permite trabalhar com diferentes fresas sem interrupção, otimizando o tempo de produção.

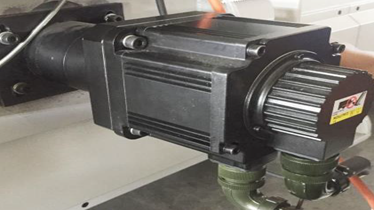

Servo motores japoneses Yaskawa de 850W com drivers de 1KW garantem movimentos precisos, rápidos e repetitivos. Alta confiabilidade e longa vida útil.

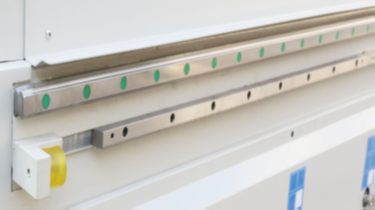

Guias lineares taiwanesas Hiwin de 30mm em todos os eixos (X, Y, Z). Deslizamento suave, alta precisão e resistência ao desgaste para operação contínua.

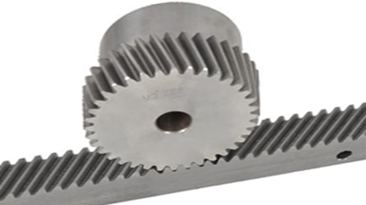

Sistema de transmissão por pinhão e cremalheira helicoidal nos eixos X e Y. Garante movimentos suaves, precisos e silenciosos com alta durabilidade.
Duas bombas de vácuo alemãs Becker de 250m³ cada garantem fixação perfeita dos painéis na mesa de vácuo de camada dupla, mesmo com peças de grande formato.

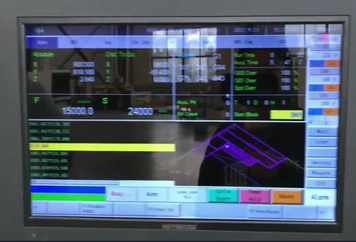

Sistema de controle CNC Syntec 60-CB com interface intuitiva e controle remoto. Programação simplificada, compatível com arquivos G-code e alta confiabilidade.

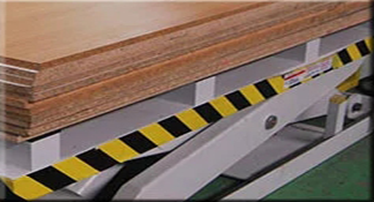

Mesa de pré-carga automática com sistema de elevação e etiquetadora integrada. Permite preparar o próximo painel enquanto a máquina processa, eliminando tempo de parada.

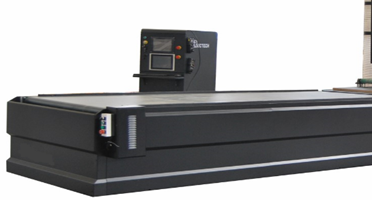

Sistema automático de descarga das peças processadas com transferência sincronizada. Remove as peças cortadas enquanto recebe o novo painel, mantendo fluxo contínuo.

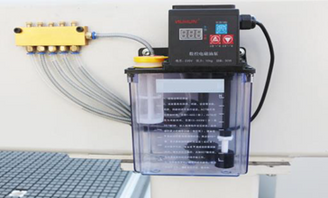

Lubrificação automática centralizada para guias lineares e fusos de esferas. Mantém componentes sempre lubrificados, reduzindo desgaste e aumentando vida útil.

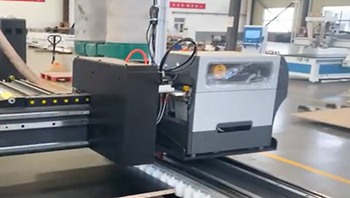

Sistema integrado de etiquetagem que identifica cada peça automaticamente durante o processo. Facilita organização e montagem posterior dos móveis.
Diferenciais que garantem segurança e performance

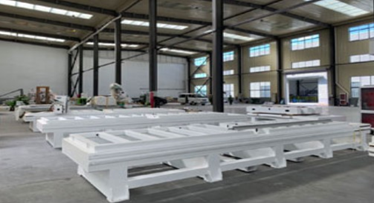

Estrutura robusta produzida em aço estrutural soldado, garantindo estabilidade absoluta durante operação e eliminação de vibrações.

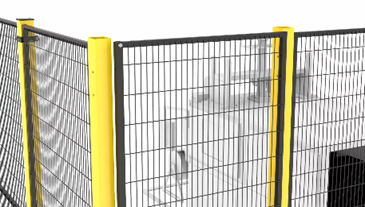

Proteção completa com grade perimetral conforme NR12, garantindo segurança total dos operadores durante toda a operação.

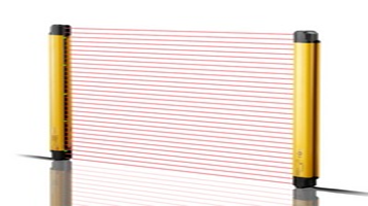

Sensor laser frontal que interrompe operação imediatamente ao detectar presença humana, adicionando camada extra de proteção.

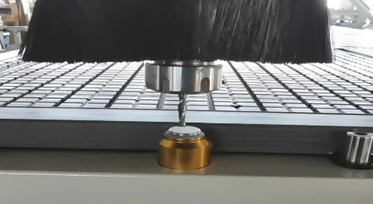

Sistema de medição automática do comprimento das ferramentas, garantindo precisão absoluta e compensação automática de desgaste.
Dados técnicos completos da Master
2000x3000x200mm
9,6KW - 24.000 RPM
50 m/min
