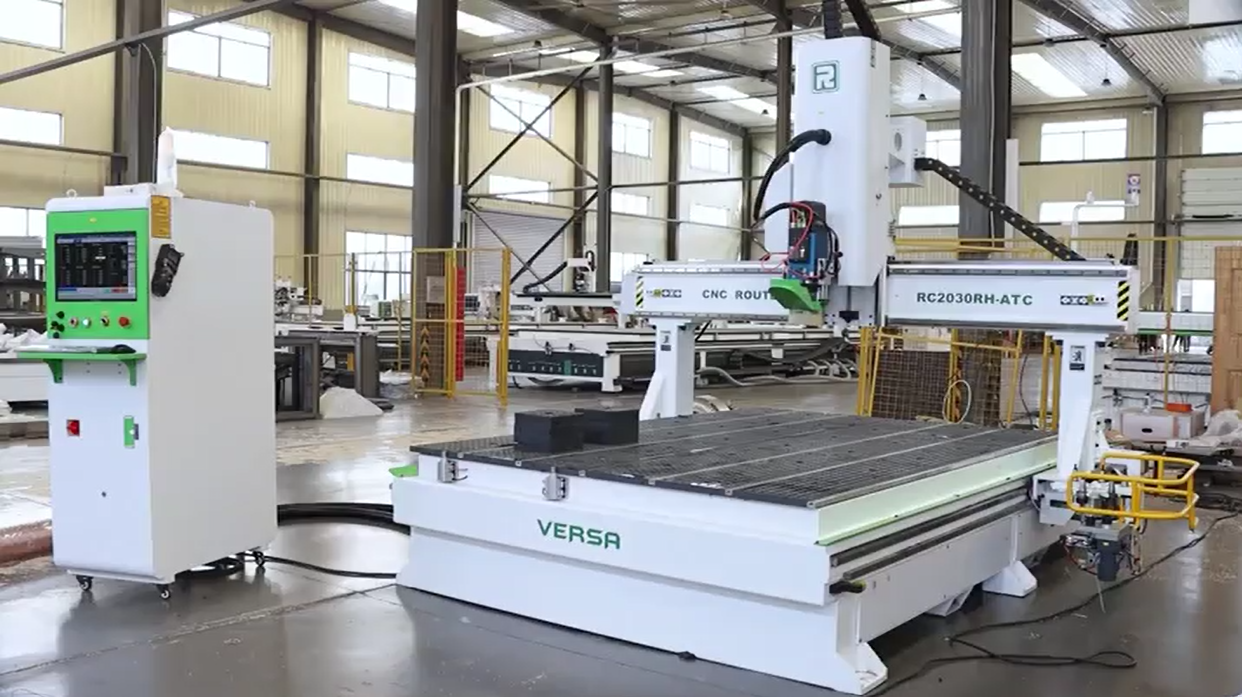

Sobre o Centro Nesting CNC 4º Eixo Modelo Versa

Apresentamos o equipamento Centro Nesting CNC com 4º eixo modelo Versa, que contempla uma tecnologia avançada que combina precisão, velocidade, versatilidade e eficiência em um único equipamento.

Se a sua empresa produz móveis diversificados, com planos de corte e usinagens variadas e você busca otimizar sua produção, reduzir custos e alcançar resultados superiores, o equipamento de usinagem modelo Versa é a escolha certa.

Com automação inteligente e controle numérico computadorizado, você pode automatizar tarefas complexas de usinagem 3D como também o corte de painéis de forma precisa e contínua, aumentando significativamente a eficiência de todo o processo.

Principais Benefícios:

Precisão Excepcional: Programação precisa e automática garantindo alto nível de flexibilidade para corte de painéis e usinagens de peças de diferentes configurações
Velocidade e Eficiência: Automação e capacidade de processar tarefas simultâneas, incrementando muito a produção e reduzindo tempo de processamento
Versatilidade: Ampla gama de aplicações, desde corte de peças retas até usinagem de peças totalmente ergonômicas com várias operações simultâneas
Redução de Custos: Reduz erros e retrabalhos, proporcionando economia de recursos já no curto prazo
Automação Inteligente: Libera a equipe para atividades mais estratégicas e criativas, melhorando o ambiente de trabalho
Sustentabilidade: Eficiência energética e uso inteligente do plano de corte no sistema Nesting

Usinagem 3D

4º eixo rotativo para peças complexas

Automação Total

Controle numérico computadorizado

Sustentável

Máximo aproveitamento de material

Especificações Técnicas

Características técnicas detalhadas do Centro Nesting CNC 4º Eixo Modelo Versa

Área de Trabalho e Dimensões

Área de Trabalho (X, Y, Z) 2000 x 3000 x 450 mm

Peso Aproximado 3600 kg

Velocidade de Deslocamento 45 m/min

4º Eixo Rotativo (Destaque)

Spindle Rotativo no Eixo Y ±90° (4º eixo)

Spindle Principal HSD 9,6 kW (0-24.000 rpm)

Capa de Cobertura Spindle protegido

Pinça (Collet) ER32

Sistema de Ferramentas

Trocador de Ferramentas Carrossel 8 posições automático

Medição de Ferramentas Automática

Cabeçote de Furação HSD 5+4

Sistema de Controle

Controlador CNC Syntec 60WE

Servo Motores Yaskawa 850W

Drivers Yaskawa 1KW

Painel de Comando Controle remoto Syntec

Interface de Computador USB

Compatibilidade de Software Promob / TopSolid / Wps / Type3 / ArtCAM entre outros

Transmissão e Guias

Deslocamento X/Y Pinhão e cremalheira helicoidal

Eixo Z Fuso de esferas

Guias Lineares Hiwin 30mm (todos os eixos)

Lubrificação Automática

Sistema de Vácuo e Aspiração

Mesa de Vácuo Camada dupla - grande força de absorção

Bomba de Vácuo Becker VTLFZ.250 - 250 m³

Coletor de Pó 7,5 kW

Blocos de Fixação Inclusos para peças

Segurança e Proteções

Adequação NR12

Grade Perimetral Segurança completa

Cortina Laser Parte frontal da máquina

4º Eixo

±90°

Potência

9.6kW

Usinagem

Tecnologias Premium

Componentes de alta qualidade que fazem a diferença

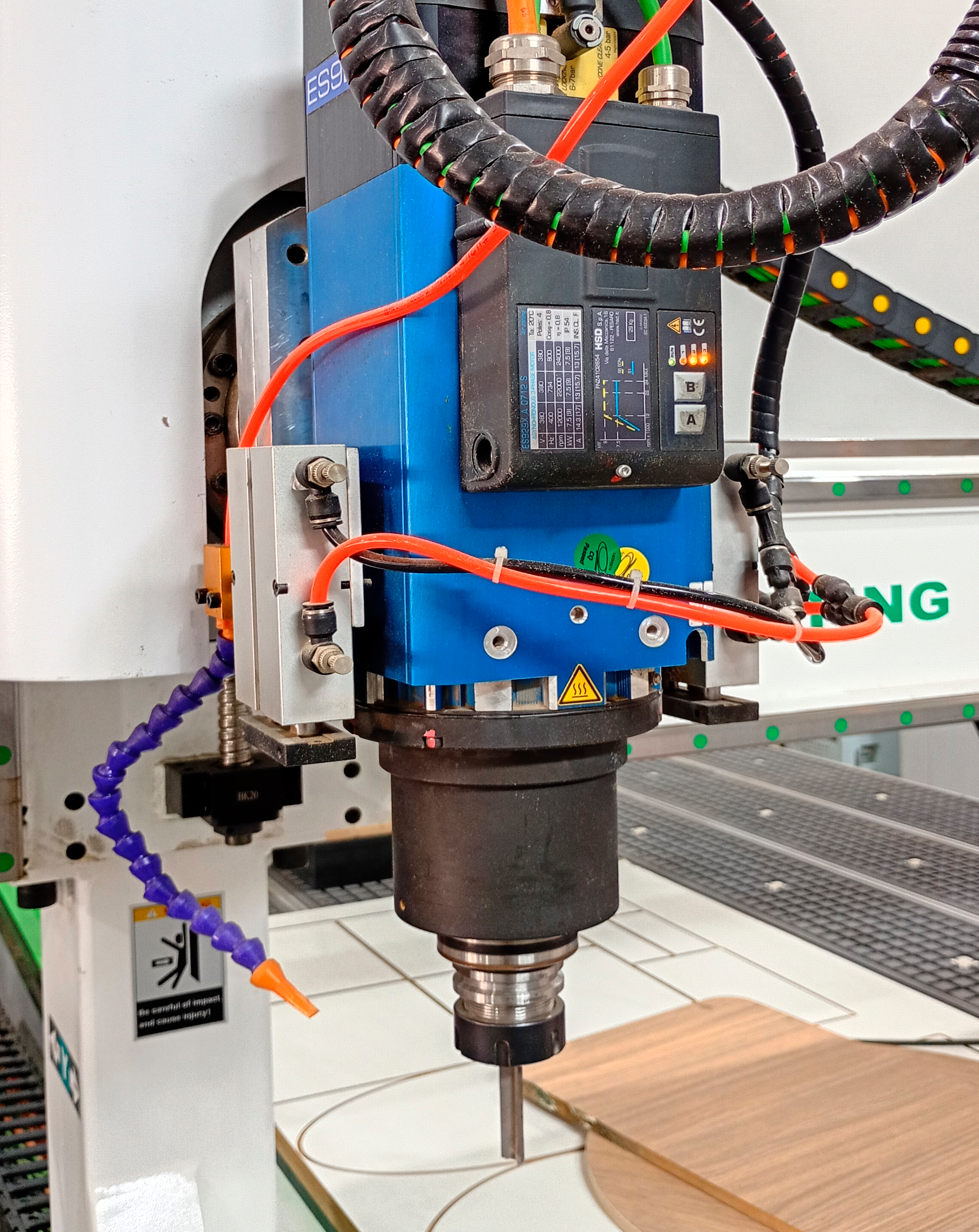

Spindle HSD 9.6kW com 4º Eixo Rotativo

Spindle de alta potência com capacidade de rotação em ±90° para usinagem 3D complexa.

Potência de 9.6kW para cortes pesados
Rotação ±90° no eixo Y (4º eixo)
Velocidade até 24.000 RPM
Ideal para peças ergonômicas

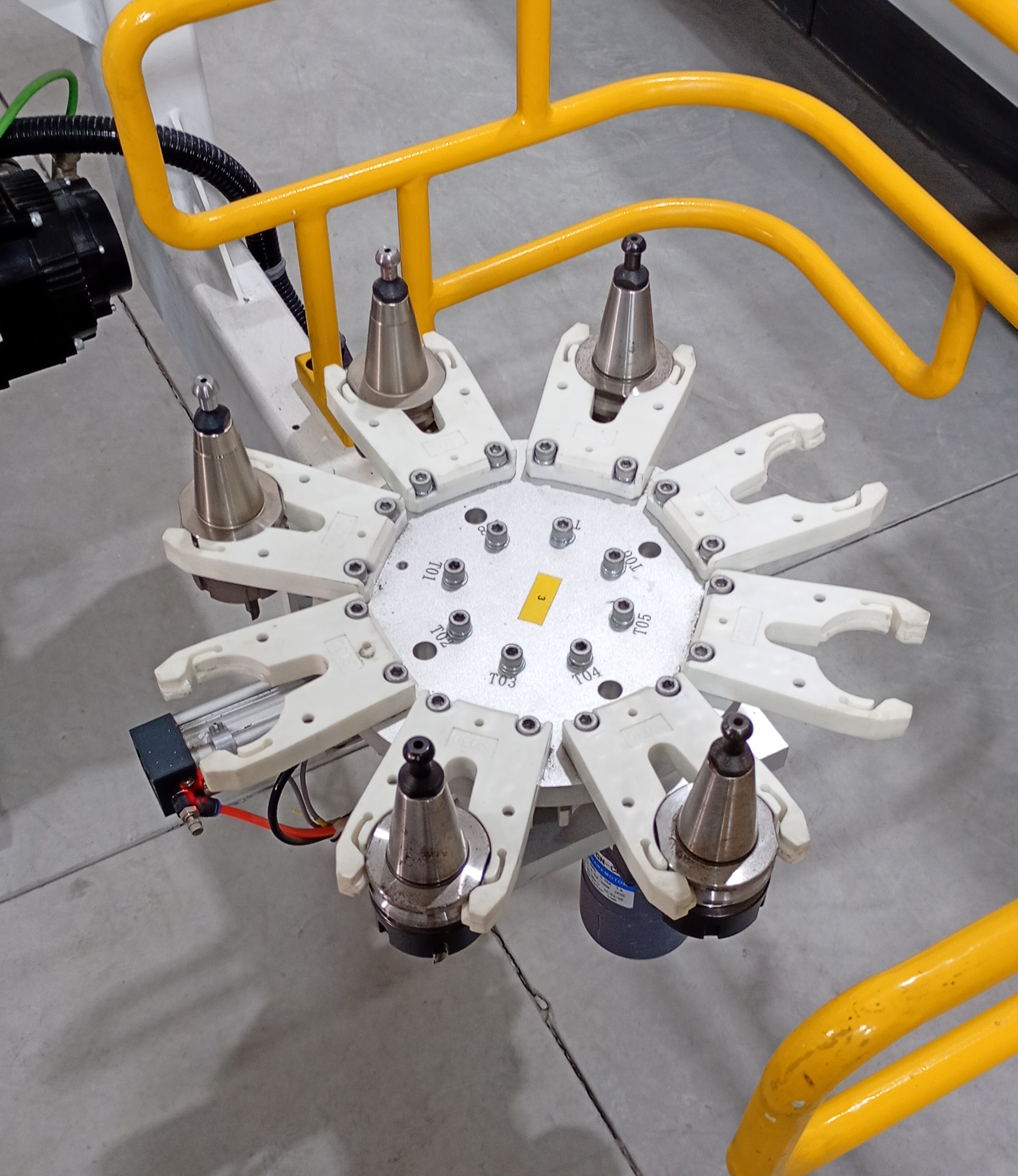

Trocador Carrossel 8 Posições

Sistema de troca automática de ferramentas tipo carrossel para máxima versatilidade.

8 posições para diferentes ferramentas
Troca automática e rápida
Maior versatilidade operacional
Redução de tempos mortos

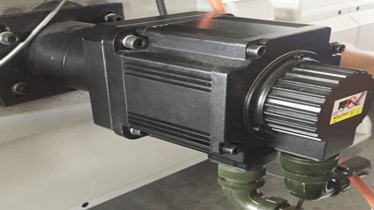

Servo Motores Yaskawa 850W

Motores de alta precisão e performance da renomada marca Yaskawa.

Potência de 850W para eficiência máxima
Controle preciso de velocidade
Baixíssimo nível de vibração
Durabilidade excepcional

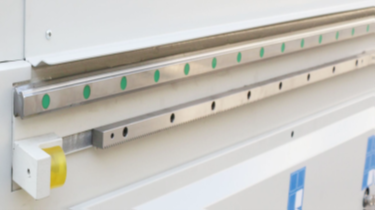

Guias Lineares HIWIN 30mm

Sistema de guias de precisão HIWIN em todos os eixos para movimentação suave.

Guias de 30mm em todos os eixos
Precisão superior
Movimentação suave e silenciosa
Longa vida útil

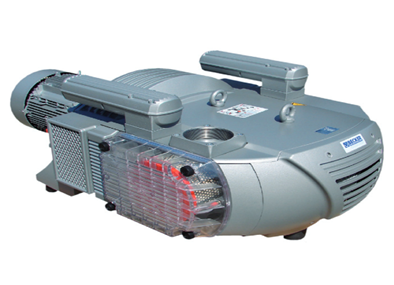

Bomba Becker VTLFZ.250

Sistema de fixação por vácuo com bomba Becker de alta performance.

Capacidade de 250 m³
Fixação eficiente e segura
Baixo nível de ruído
Mesa de vácuo camada dupla

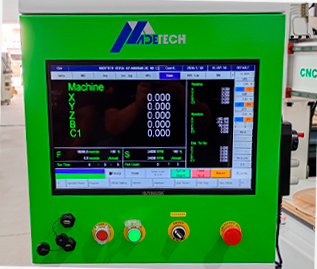

Sistema de Controle Syntec 60WE

Controlador CNC de alta performance com controle remoto para operação facilitada.

Interface intuitiva e moderna
Controle remoto incluso
Compatibilidade CAD/CAM
Operação eficiente

Faca Tangencial - Corte de Couro, Plástico, Papelão e Tecido

Faca Tangencial (Lâmina Oscilante)

Sistema de corte com faca tangencial para materiais flexíveis e semi-rígidos.

Corte preciso de couro e courvin
Ideal para plásticos e acrílicos finos
Papelão e materiais corrugados
Tecidos e materiais têxteis

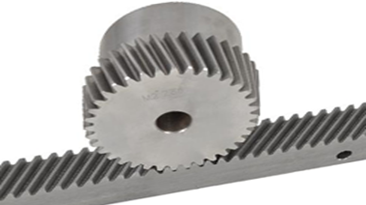

Pinhão e Cremalheira Helicoidal

Sistema de transmissão de alta precisão para eixos X e Y.

Design helicoidal para suavidade
Alta velocidade de deslocamento
Baixo nível de ruído
Durabilidade superior

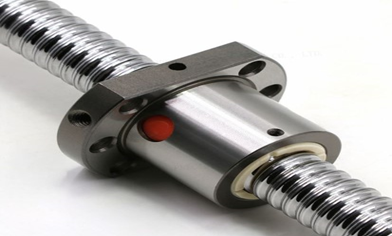

Fuso de Esferas no Eixo Z

Sistema de precisão para movimentação vertical com máxima exatidão.

Alta precisão no eixo Z
Movimentação suave
Baixa fricção
Manutenção reduzida

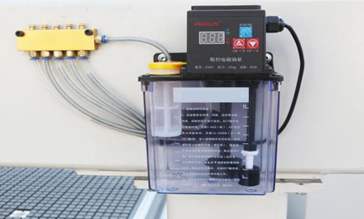

Sistema de Lubrificação Automática

Lubrificação automatizada para máxima durabilidade dos componentes.

Automação total dos ciclos
Controle de intervalo e dosagem
Independente do operador
Maior vida útil da máquina

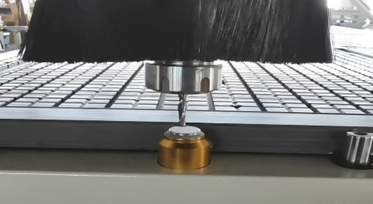

Medição Automática de Ferramentas

Sistema de detecção automática de comprimento e quebra de ferramentas.

Medição totalmente automática
Independência do operador
Maior precisão
Eliminação de erro humano

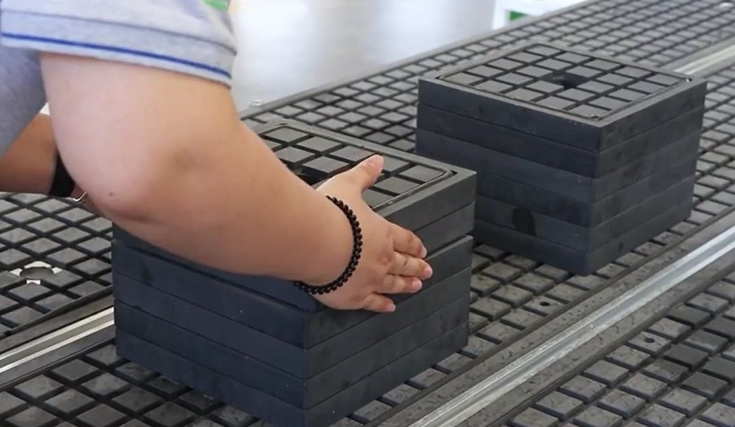

Blocos de Fixação Inclusos

Sistema complementar de fixação para peças de diferentes tamanhos.

Blocos de fixação inclusos
Fixação segura de peças variadas
Complemento ao sistema de vácuo
Versatilidade na produção

Segurança NR12 Inclusa

Sistema completo de proteções para operação segura

Adequação Completa à NR12

Esta máquina já vem com todos os dispositivos de segurança NR12 inclusos de fábrica, garantindo conformidade total com as normas brasileiras de segurança.

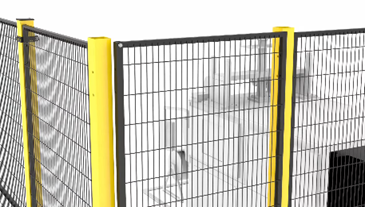

Grade Perimetral de Segurança

Sistema completo de proteções perimetrais para isolamento da área de operação.

Incluso

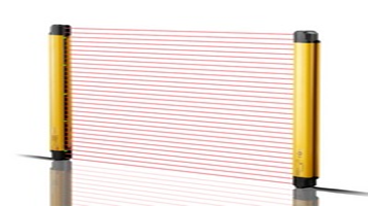

Cortina Laser Frontal

Sistema de detecção por laser para proteção do operador na parte frontal da máquina.

Incluso

Aplicações e Usos

Descubra todas as possibilidades da Router CNC Versa com 4º eixo

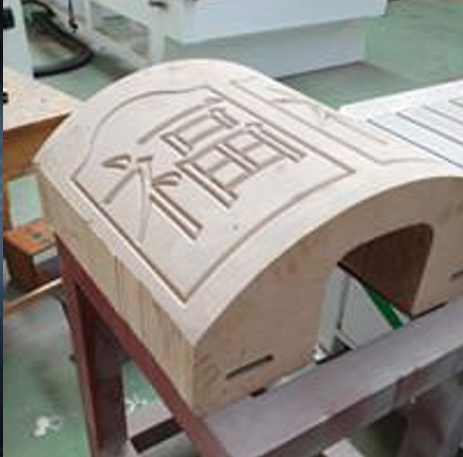

Usinagem 3D

Peças ergonômicas e complexas com 4º eixo rotativo

Portas e Frentes

Corte e usinagem de grandes dimensões com precisão

Usinagem de Fechaduras

Furação e usinagem precisa para fechaduras

Peças Curvas

Combinação de peças retas e curvas em um projeto

Móveis Diversificados

Produção variada com planos de corte otimizados

Operações Múltiplas

Corte, furação e usinagem em um mesmo projeto

Opções de Financiamento

Para opções de financiamento e condições especiais, entre em contato com nossa equipe comercial

Financiamento Direto

Condições especiais disponíveis

Entrada facilitada
Parcelas flexíveis
Aprovação rápida

BNDES

Linhas de crédito especiais

Para micro e pequenas empresas
Juros subsidiados
Carência para pagamento

Leasing

Locação com opção de compra

Sem comprometer capital
Benefícios fiscais
Flexibilidade total

Consultar Condições

Centro Nesting CNC 4º Eixo Modelo Versa

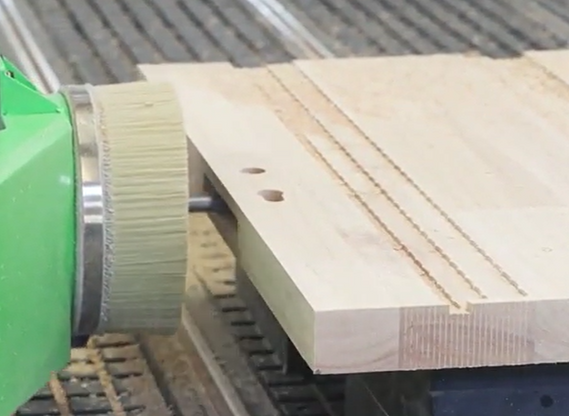

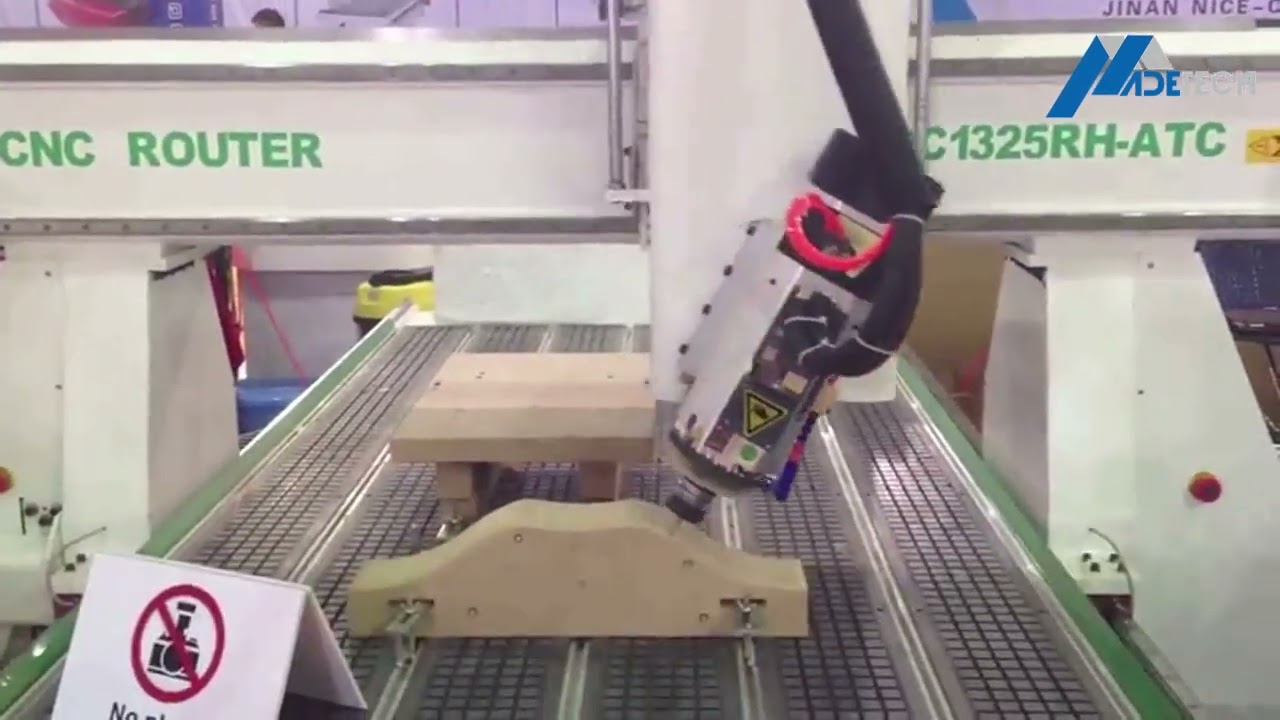

Veja o Centro Nesting CNC 4º Eixo Modelo Versa em Funcionamento
